 っていうか、このケースを使うのがほぼ確定路線なのでええ加減“予備”は外してもいいような気がするんですが(笑)。

 そんなワケでクランクケースの面取り(バリ取り)は組付け時に液体ガスケットを塗る部分をイメージ(↓の赤いマジック部分)しながら行います。写真をよーく見て、「コレ、面取り終わった後に撮ってない?」と思ってもそのへんはオトナの優しさでお願いします(炸裂)。

 ケースの面取りを行うのは加工バリの除去(突端に熱が溜まりやすく、振動による落下の回避)と液体ガスケットを塗ってケースを組んだ際にケース内側に液体ガスケットがはみ出しても大きな問題を起こさないよう予防的な面もある...ということのようで、教わった塗りすぎた液体ガスケットが悪さをする例はコチラ↓

 イラストレーターとかで作った図じゃなくて手書きデジカメかよ!(爆死)

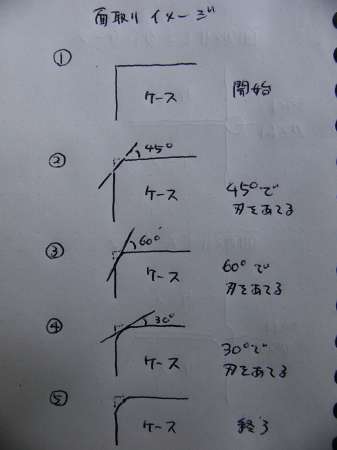

 まぁ、水泳大会のポロリは歓迎されますが、クランクケース内(に限らず単車全般に渡って)でのポロリはかなりよろしくないということなので、こんな↓イメージ(あくまでもイメージです...ってまた手書きデジカメか〜)でケースの合わせ面を取っていくのであります。


水泳大会のポロリも見なくなりましたね〜(関係ない)
