【在庫確認】カムシャフト/カムスプロケ・その1

 掲示板の方でネタを先出しましたが、発掘した予備のカムシャフトとカムスプロケット(とポイントシャフト)を見てみます。

 写真が多くて今回も3回くらいに分かれそうです...(苦笑)。






 まずは右カム。こちらの手持ち予備はこの一つだけ。

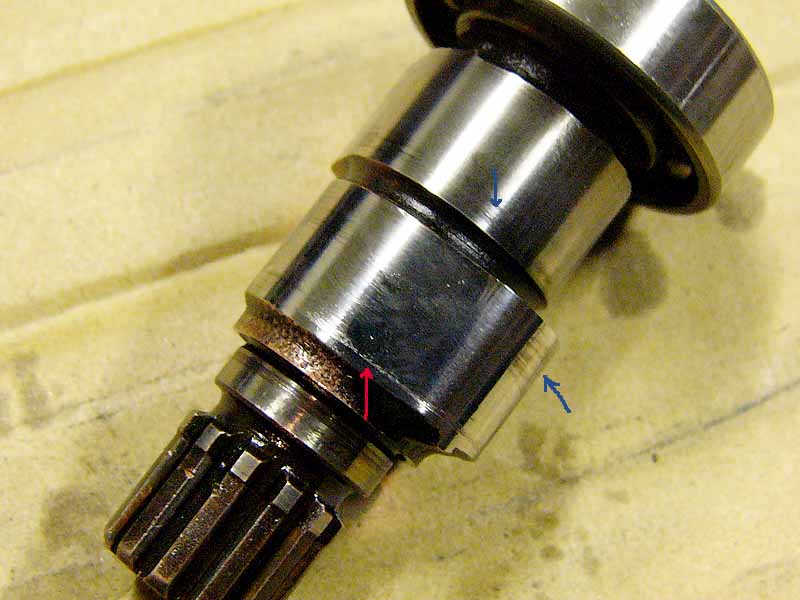

 ベアリングご臨終からくると思われる変色およびアタリの強かった部分がカム面に見られます。
 変色(焼け色)は金属用微粒子コンパウンドである程度落ちたのですが、それでも気になる赤/青の矢印部分...(汗)。スリッパー面のカドが強く当たってたくさい? カムベアリングを換えてちゃんと“面”が当たるようになれば、影響は少ないかと思われます? < 誰に聞いてんねん〜


 続いて左カム、予備は二つありました。

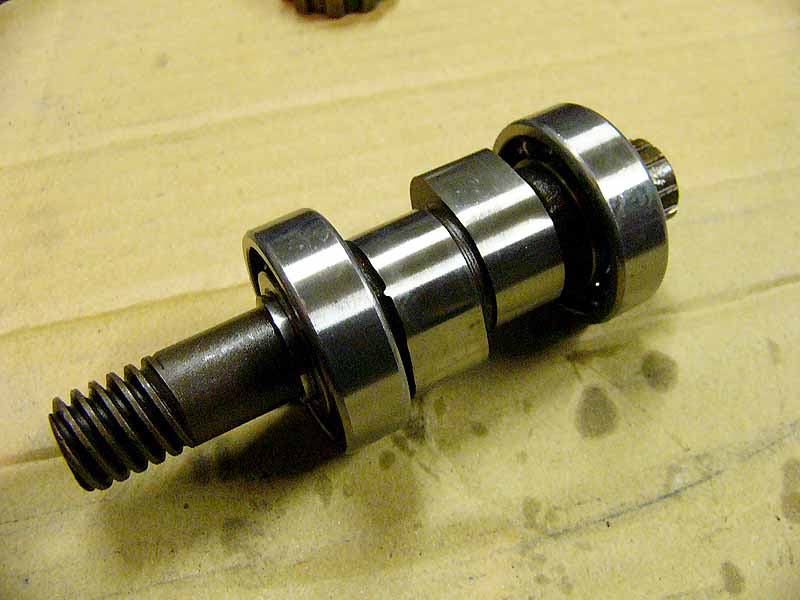

 まず左カムA。こちらは元々はタイプ2用だったのをタイプ1用に改造したモノのようです。概ね、こちらの状態は良好だと思われまする。

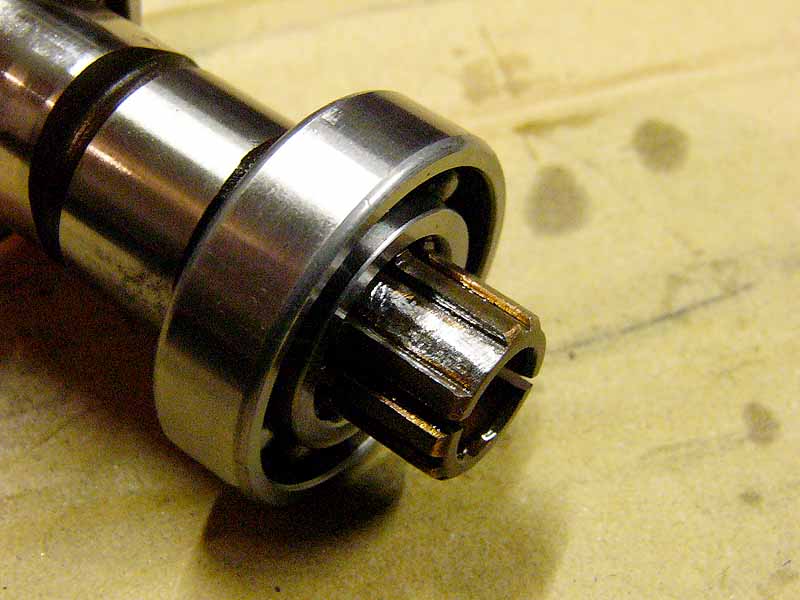

 タイプ1用にスプラインを飛ばした(飛ばしてもらってた)部分(↓)。
 本来のタイプ2用の部分には“2”と刻印入り(↓)。
 前所有者の方の几帳面さが伺われます(感謝)。

 そして左カムB。これは元からタイプ1用。

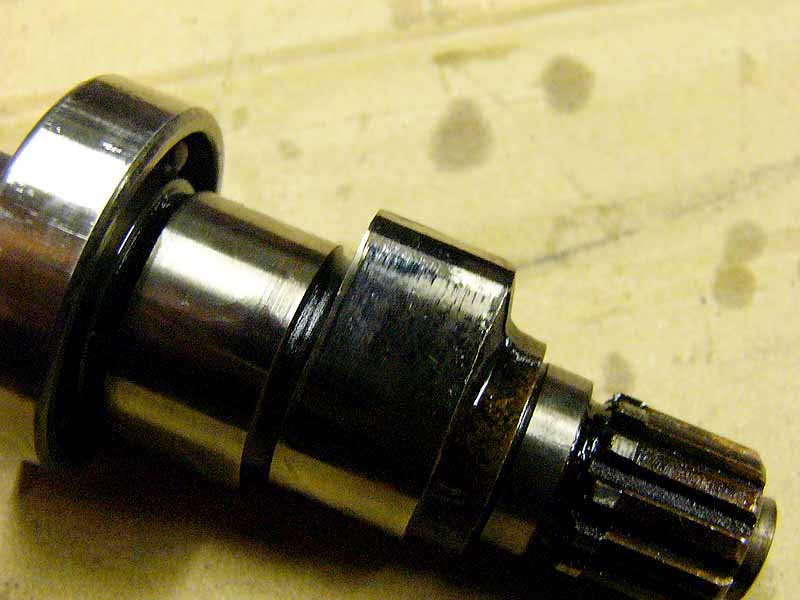

 こちらはちょっとカム面に変色あり(↓)。カジリとかはなさそうです。

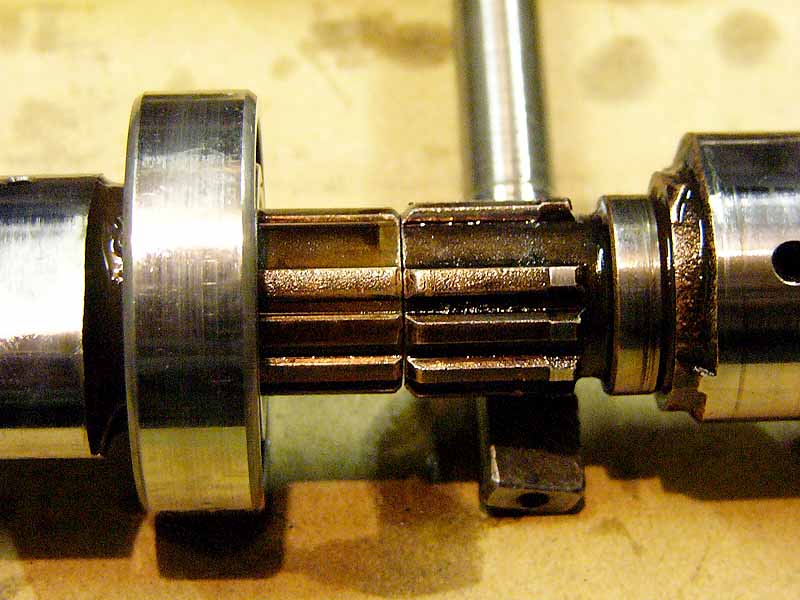

 せっかくなので左カムA/Bのスプライン比較。なんか違いますよ(汗)。

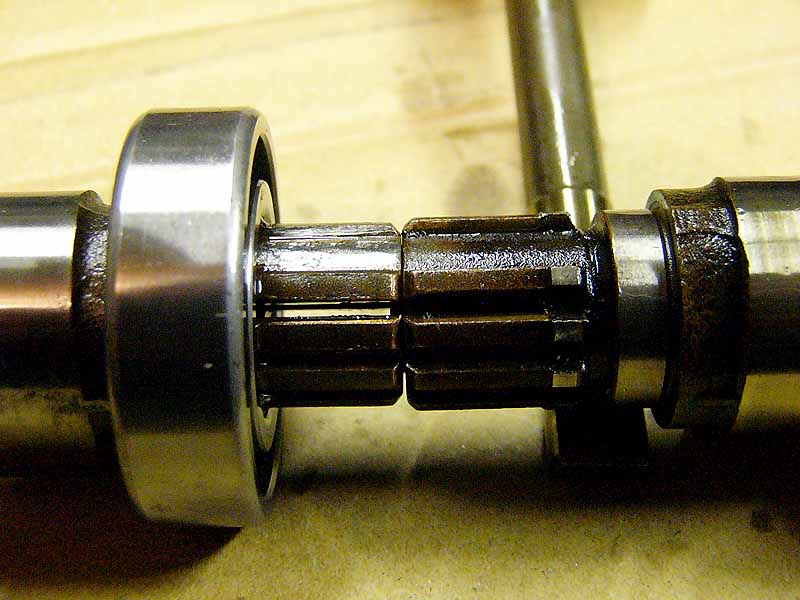

 さらに右カムのスプライン比較。右側が予備のカム。左側は搭載されていたカム。
 どちらも高さと幅がはっきりと違いますね...。

ー その2のカムスプロケ編に続く ー
